了解可拆卸板式換熱器的流程組合

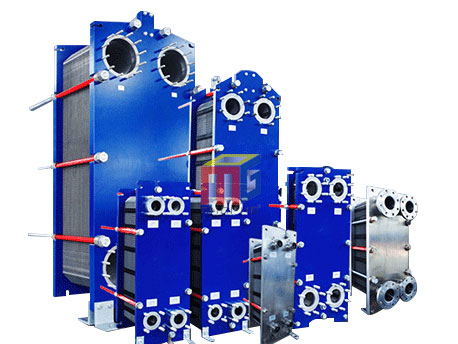

可拆卸板式換熱器是由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換。
板式換熱器由于板片波紋表面的作用，使流體沿著狹窄彎曲的通道流動其速度的大小方向不斷的改變，致使流體在不大的流速下，激起了強烈端動，因而加快了流體邊界層的破壞，強化了傳熱過程，提高了傳熱能力。并使其具有結構緊湊、金屬耗量低、操作靈活性大、熱損失小、安裝、檢查拆洗方便、耐腐性強、使用時間長等優點。
流程指板式換熱器內一種介質同一個流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的費那個是連接起來，以形成冷、熱介質通道的不同組合。
板式換熱器的流程是由許多板片按工藝及需方工作要求組裝而成的。板片間形成網狀通道四個角孔形成分配管和匯合管，密封墊把冷熱介質密封在換熱器里，同時又合理的將冷熱介質分開而不致混合。在通道里面冷熱流體間隔流動，可以逆流也可以順流，在流動過程中冷熱流體通過板壁進行熱交換。板式換熱器的流程組合形式多，都是采用不同的換向板片和不同組裝來實現的，流程組合形式可分為單流程，多流程和汽液交換流程，混合流程形式。
流程組合形式應根據換熱和流體阻力計算，在符合工藝條件要求下決定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而提高傳熱效果。因為在傳熱表面兩側對流換熱系數相等或接近時傳熱系數獲得較大值。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。由于“U”形單流程的接管都固定在壓緊板上，拆裝方便。
